Mininet 常用命令详解：SDN 网络仿真与拓扑配置

本文总结 Mininet 常用命令，涵盖网络构建参数、拓扑配置与内部交互。深入理解 Mininet 在 SDN 虚拟网络仿真中的应用，助力网络实验。

核心内容

Mininet 是一个进程虚拟化网络仿真器，可以创建由一些虚拟的主机、交换机、控制器和链路的虚拟网络，其交换机支持OpenFlow协议，它采用轻量级的虚拟化技术使得系统可以和真实网络相媲美，考虑到后面还会用mininet做一些实验，故对相关命令做个总结。

网络构建启动参数

• —topo

  • 单一拓扑：整个网络拓扑中交换机只有一个，下面可以连接多个主机sudo mn --topo=single,3

            +--+---+
    +-------+  s1  +-------+
    |       +--+---+       |
    |          |           |
  +-+--+     +-+--+     +--+-+
  | h1 |     | h2 |     | h3 |
  +----+     +----+     +----+

  • 线性拓扑：可以有多个交换机，但是每个交换机下面只是连接一个主机sudo mn -topo=linear,3

  +--+--+     +--+--+     +--+--+
  |  s1 +-----+  s2 +-----+  s3 |
  +--+--+     +--+--+     +--+--+
     |           |           |
  +--+--+     +--+--+     +--+--+
  |  h1 |     |  h2 |     |  h3 |
  +-----+     +-----+     +-----+

  • 树形拓扑:depth设置树的深度，fanout设置每个节点下的子树个数（广度）sudo mn --topo=tree,depth=2,fanout=2

              +----+
          +----+ s1 +-----+
          |    +----+     |
          |               |
      +--+-+           +-+--+
  +---+ s2 +-+       +-+ s3 +--+
  |   +----+ |       | +----+  |
  |          |       |         |
  |          |       |         |
  +-+--+    +--+-+   +-+--+   +--+-+
  | h1 |    | h2 |   | h3 |   | h4 |
  +----+    +----+   +----+   +----+

  • 自定义拓扑（重点）：sudo mn --custom mytopo.py --topo mytopo

  from mininet.topo import Topo
  class MyTopo(Topo):
      def __init__(self):
          Topo.__init__(self)
          h1 = self.addHost('h1')
          h2 = self.addHost('h2')
          s1 = self.addSwitch('s1')
          self.addLink(h1, s1, 1, 1)
          self.addLink(h2, s1, 1, 2)
  topos = {'mytopo': (lambda: MyTopo())}

• —switch

定义网络拓扑要使用的交换机，后面可以接的参数有：ovsk、ovsbr、ivs、lxbr、user，前面三种均为OVS型交换机，后面两种分别为内核型(linux bridge)和用户型(user)交换机，其中内核型和OVS型的吞吐量比用户型大很多，因此一般采用后两种。用下面的命令测试三者的TCP bandwidth

sudo mn --test iperf   内核型
sudo mn --switch user --test iperf    用户型
sudo mn --switch ovsk --test iperf        ovs型

• —controller

定义要使用的控制器，如果没有指定则使用mininet中默认的控制器

sudo mn --controller=remote,--ip=[controller IP],--port=[port]

如果—ip和—port省略的话，则默认使用本地ip地址，端口默认使用6653或6633端口号

• —mac

设置设备的 MAC 地址

内部交互命令

查看网络设备状态

net               查看链路信息，两个设备之间的之间连线，称为一个链路，链路是双向的

nodes             查看有哪些可用节点

links             检测链路是否正常工作

pingall       　  检测各个主机之间的连通性

pingpair    　　  检测前两个主机的连通性

dump        　　  查看节点信息

更改网络结构的命令

• py命令

执行Python表达式，添加网络设备等

py net.addHost('h3')                                #给当前网络net添加新的主机h3

py net.addLink(s1,h3)                               #为主机h3和交换机s1之间添加一条链路

py s1.attach('s1-eth3')                             #为交换机s1添加一个接口用于与h3相连

py h3.cmd('ifconfig h3-eth0 10.3')         　　　　　 #为主机h3配置端口及改端口的IP地址

h1 ping h3                                          #重要！！h1知道h3的IP地址，而h3不知道h1的地址，因此需要h1告诉h3的地址

pingall                                             #测试所有主机都是连通的

• link

设置链路状态，link s1 s2 down/up禁用/开启s1和s2这两个节点之间的链路

• iperf

iperf h1 h2测试两个主机h1和h2之间的TCP带宽

• iperfupd

iperfupd bw h1 h2测试两个主机h1和h2之间的UDP带宽

• dpctl

对所有交换机操作流表，包括流表的显示、添加、修改、删除等

• xterm

如xterm h1打开主机h1的操作窗口

mininet 可视化

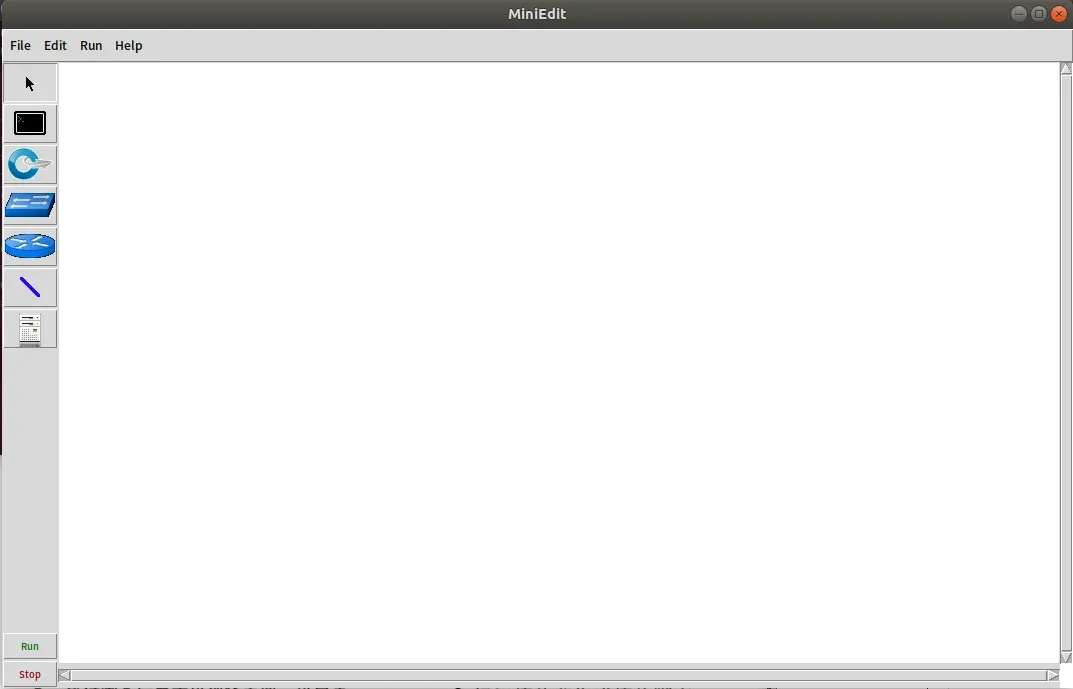

从 Mininet2.2.0 开始内置了一个mininet可视化工具miniedit，位于mininet/mininet/examples目录下的miniedit.py脚本，执行脚本后将显示Mininet的可视化界面，在界面上可进行自定义拓扑和自定义设置。使用图形界面设置好拓扑后，可以将其保存为python脚本，以后直接运行python脚本即可重现拓扑。
